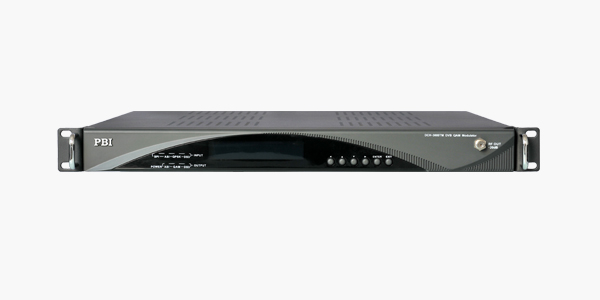

品名: PBI DCH-3000TM 专业数字电视QAM调制器
货号:
类别: PBI 数字前端
描述:
接口规格
Tuner输入
DVB-S2/S输入
接口 输入：1×F头 75Ω；环出：1×F头 75Ω
输入频率 950 ~ 2150MHz
输入电平 -25 ~ -65dBm
符码率 QPSK：5 ~ 45MBaud/s
8QPSK：10 ~ 31MBaud/s
滚降系数 DVB-S QPSK：0.35
DVB-S2 8PSK：0.35，0.25，0.2
前向纠错码 DVB-S QPSK：1/2，3/5，2/3，3/4，4/5，5/6，
8/9，8/10
DVB-S2 8PSK：3/5，2/3，3/4，5/6，8/9，9/10
LNB供电 0，13V，18V 可选
LNB本振切换 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C输入
接口 输入：1×F头 75Ω；环出：1×F头 75Ω
输入频率 48~860MHz
输入电平 45 ~ 75dBuV
符码率 1 ~ 7MBaud（ITU J.83 Annex A）
调制方式 16/32/64/128/256QAM
带宽 6MHz/7MHz/8MHz
插入损耗 7dB（typ.）
DVB-T输入
接口 输入：1×F头 75Ω；环出：1×F头 75Ω
输入频率 VHF：174 ~ 230MHz
UHF：470 ~ 862MHz
输入电平 -20 ~ -91dBm
载波模式 2K/8K
调制方式 QPSK/16QAM/64QAM
保护间隔 1/32，1/16，1/8，1/4
前向纠错码 1/2，2/3，3/4，5/6，6/7，7/8
ASI输入
接口 1×BNC，75Ω
执行标准 DVB-ASI，EN50083-9
输入码率 ≤ 100Mb/s
输入电平 800mVpp±10%
SPI输入
接口 DB-25，90~132Ω
输入码率 1 ~ 54Mb/s
包长 188 or 204 bytes
输入电平 0.1~2.0Vpp
DS3 输入（选配）
执行标准 兼容ITU-T G.703
接口 输入：1×BNC头 75Ω；环出：1×BNC头 75Ω
帧结构 兼容ITU-T G.752和 ITU-T G.804
码率 44.736Mb/s
ASI输出
接口 2×BNC Female，75Ω （2个接头输出内容相同）
执行标准 DVB-ASI，EN50083-9
输出电平 800mVpp±10%
码流处理
输入码流处理 可对Tuner、DS3（选配）、ASI和SPI输入的码流进
行解复用和再复用
输出码率处理 可将解复用和再复用后的码流，主ASI接口输出，另
一个为镜像输出
节目和PID处理 再复用，过滤和再映射
PSI/SI处理 支持PSI/SI表格生成，NIT和SDT编辑, 以及LCN的
编辑和再生成
QAM调制
调制模式
符码率 3 ~ 7.2MSymbol/s
I/Q幅相误差 < 0.3%
I/Q相位误差 < 0.3°
相位抖动 < 0.5°RMS
调制误码率 > 35dB
射频输出
接口 F 头，75Ω
输出频率 48 ~ 860MHz 捷变输出，步进频率10 KHz
输出电平 ≤120dBμV，步进电平1dBμV
带外抑制 55dB（typ.）
反射损耗 12dB（typ.）
操作与监控
接口 1×RJ-45，10/100M网管接口
远程控制 SNMP，HTTP Web和PBI自有的HDMS网管软件
本地操控 前面板按键和LCD控制
串行接口 1×RS-232 DB-9，仅供厂商调试使用
设备升级 通过嵌入的FTP loader和Telnet来升级
物理规格
尺寸 44mm×483mm×402mm
重量 5.5Kg
电源 AC 90V ~ 250V, 50/60Hz
功耗 30W
工作温度 0 ~ 45℃
储存温度 -10 ~ 60℃
湿度 10 ~ 90%（非凝结）
DVB-S2/S输入
接口 输入：1×F头 75Ω；环出：1×F头 75Ω
输入频率 950 ~ 2150MHz
输入电平 -25 ~ -65dBm
符码率 QPSK：5 ~ 45MBaud/s
8QPSK：10 ~ 31MBaud/s
滚降系数 DVB-S QPSK：0.35
DVB-S2 8PSK：0.35，0.25，0.2
前向纠错码 DVB-S QPSK：1/2，3/5，2/3，3/4，4/5，5/6，
8/9，8/10
DVB-S2 8PSK：3/5，2/3，3/4，5/6，8/9，9/10
LNB供电 0，13V，18V 可选
LNB本振切换 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C输入
接口 输入：1×F头 75Ω；环出：1×F头 75Ω
输入频率 48~860MHz
输入电平 45 ~ 75dBuV
符码率 1 ~ 7MBaud（ITU J.83 Annex A）
调制方式 16/32/64/128/256QAM
带宽 6MHz/7MHz/8MHz
插入损耗 7dB（typ.）
DVB-T输入
接口 输入：1×F头 75Ω；环出：1×F头 75Ω
输入频率 VHF：174 ~ 230MHz
UHF：470 ~ 862MHz
输入电平 -20 ~ -91dBm
载波模式 2K/8K
调制方式 QPSK/16QAM/64QAM
保护间隔 1/32，1/16，1/8，1/4
前向纠错码 1/2，2/3，3/4，5/6，6/7，7/8
ASI输入
接口 1×BNC，75Ω
执行标准 DVB-ASI，EN50083-9
输入码率 ≤ 100Mb/s
输入电平 800mVpp±10%
SPI输入
接口 DB-25，90~132Ω
输入码率 1 ~ 54Mb/s
包长 188 or 204 bytes
输入电平 0.1~2.0Vpp
DS3 输入（选配）
执行标准 兼容ITU-T G.703
接口 输入：1×BNC头 75Ω；环出：1×BNC头 75Ω
帧结构 兼容ITU-T G.752和 ITU-T G.804
码率 44.736Mb/s
ASI输出
接口 2×BNC Female，75Ω （2个接头输出内容相同）
执行标准 DVB-ASI，EN50083-9
输出电平 800mVpp±10%
码流处理
输入码流处理 可对Tuner、DS3（选配）、ASI和SPI输入的码流进
行解复用和再复用
输出码率处理 可将解复用和再复用后的码流，主ASI接口输出，另
一个为镜像输出
节目和PID处理 再复用，过滤和再映射
PSI/SI处理 支持PSI/SI表格生成，NIT和SDT编辑, 以及LCN的
编辑和再生成
QAM调制
调制模式
符码率 3 ~ 7.2MSymbol/s
I/Q幅相误差 < 0.3%
I/Q相位误差 < 0.3°
相位抖动 < 0.5°RMS
调制误码率 > 35dB
射频输出
接口 F 头，75Ω
输出频率 48 ~ 860MHz 捷变输出，步进频率10 KHz
输出电平 ≤120dBμV，步进电平1dBμV
带外抑制 55dB（typ.）
反射损耗 12dB（typ.）
操作与监控
接口 1×RJ-45，10/100M网管接口
远程控制 SNMP，HTTP Web和PBI自有的HDMS网管软件
本地操控 前面板按键和LCD控制
串行接口 1×RS-232 DB-9，仅供厂商调试使用
设备升级 通过嵌入的FTP loader和Telnet来升级
物理规格
尺寸 44mm×483mm×402mm
重量 5.5Kg
电源 AC 90V ~ 250V, 50/60Hz
功耗 30W
工作温度 0 ~ 45℃
储存温度 -10 ~ 60℃
湿度 10 ~ 90%（非凝结）

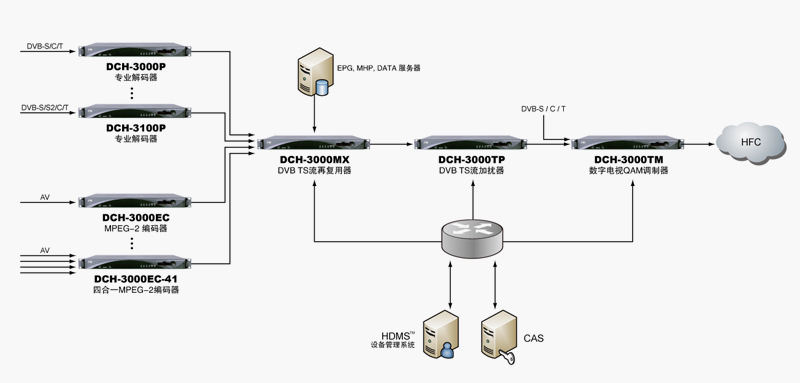

应用示例
