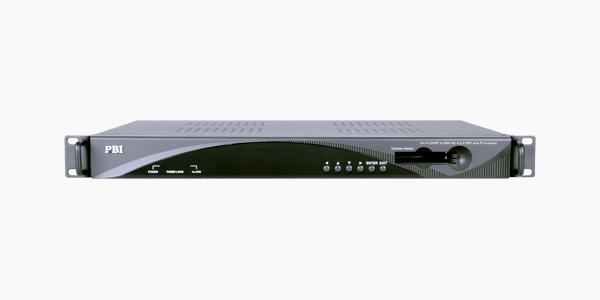

品名: PBI DCH-5200P 专业级高清数字信号处理器
货号:
类别: PBI 数字前端
描述:
接口输入1x75Ω F 头；环出1x75Ω F 头
输入频率950~2150MHz
输入电平-25~-65dBm
符码率2~45MBaud
滚滑系数DVB-S QPSK: 0.35
DVB-S2 8PSK: 0.35，0.25，0.2
前向纠错码
DVB-S QPSK: 1/2，2/3，3/4，5/6，7/8
DVB-S2 QPSK: 1/2，3/5，2/3，3/4，4/5，5/6，
8/9，9/10
DVB-S2 8PSK: 3/5，2/3，3/4，5/6，8/9，9/10
LNB 供电0，13V，18V 可调
LNB 本振切换0/22KHz 可调
DiSEqC DiSEqC 1.0
输入流ID（ISI，选配） 1~255 可调
DVB-C 输入
接口输入1x75ΩF 头；环出1x75ΩF 头
输入频率48~860MHz
输入电平45~75dBμV
符码率1~7MBaud（ITU J.83 Annex A）
调制方式16/32/64/128/256QAM
带宽6MHz/7MHz/8MHz
插入损耗7dB（typ.）
DVB-T/T2 输入
接口输入1x75ΩF 头；环出1x75ΩF 头
输入频率104~862MHz（VHF/UHF）
输入电平-20~-70dBm
调制方式DVB-T: QPSK/16-QAM/64-QAM
DVB-T2: QPSK，16QAM，64QAM，256QAM
带宽6MHz/7MHz/8MHz
载波模式DVB-T: 2K/8K
DVB-T2: 1K，2K，4K，8K，16K，32K
保护间隔
DVB-T: 1/4，1/8，1/16，1/32
DVB-T2: 1/4，5/32，1/8，5/64，1/16，1/32，
1/64，1/128
前向纠错码DVB-T: 1/2，2/3，3/4，5/6，7/8
DVB-T2: 1/2，3/5，2/3，3/4，4/5，5/6
插入损耗7dB（typ.）
DTMB 输入
接口输入1x75ΩF 头；环出1x75ΩF 头
输入频率46.5~866MHz
输入电平-87~-29dBm
符码率7.56MBaud
带宽6MHz/7MHz/8MHz
调制方式4QAM-NR,4QAM,16QAM,32QAM,64QAM
保护间隔PN420, PN595, PN945
滚滑系数0.05
交织深度240,720
前向纠错码0.4, 0.6, 0.8
ATSC 输入
接口输入1x75ΩF 头；环出1x75ΩF 头
输入频率54~864MHz
输入电平-75~-7dBm(ATSC 8VSB)
符码率10.762MBaud
调制方式8VSB
滚滑系数0.115
带宽6MHZ
ASI 输入
接口2xBNC，75Ω
执行标准DVB-ASI，EN50083-9
输入码率≤ 100Mb/s
DS3 输入/ 输出( 选配)
接口2xBNC 头，75Ω，带环出
执行标准兼容ITU-T G.703
帧结构兼容ITU-T G.752 和 ITU-T G.804
码率44.736Mb/s
TS over IP
接口2xRJ-45，10/100/1000 Base-T（选配）
工作模式及
有效比特率
TS/IP 模式一 全双工模式
全双工千兆网IEEE 802.3, 10/100/1000 Base-T
主/ 辅口互为备份，最大码率各80Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式二 32 路IPTV 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
辅口备份输出，最大输出码率500Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式三 DVB 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
4 路DVB 输出，辅口备份输出，最大码率200Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
传输协议支持UDP / RTP 组播和单播协议，IGMPv2，ARP
TS 处理
码流输入处理
可对Tuner、DS3/E3（ 选配）、ASI 和TS/IP 输
入的码流和编码的节目进行再复用和解复用
码流输出处理
可将码流解复用和再复用后，分别从两组独立的
ASI 输出口进行输出
节目和PID 处理再复用，过滤和再映射
PSI/SI 处理
支持PSI/SI 表格生成，NIT 和SDT 编辑， 以及
LCN 的编辑和再生成
解扰DVB 通用加扰算法（CSA）
BISS 模式BISS-1, BISS-E
通用解扰接口
两个PCMCIA 卡槽，支持市场上主流CA CAM
大卡
ASI 输出
接口2x2 BNC 头
执行标准DVB-ASI，EN50083-9
输出码率≤ 99Mb/s
TS 处理
两个独立的再复用器模块可对tuner，TS/IP 和2
个ASI 输入接口输入的码流进行分别处理，独立
输出
HDMI 输出
执行标准1xHDMI 1.3 interface（最高支持1080i）
分辨率和帧率
1080ix30，1080ix29.97，1080ix25，720px60，
720px59.94，720px50，480px60，576px50，
576ix25，480ix29.97
嵌入音频2 路立体声或数字音频环出
数字视频处理
标准
MPEG-2（MP@ ML for SD, MP@HL for HD）
MPEG 4/H.264 AVC Part 10（MP@L3 for SD,
HP@L4.1 for HD）
SDI 解析度1080ix30，1080ix29.97，1080ix25，720px60，
720px59.94,，720px50，576ix25，480ix29.97
视频码率< 80Mb/s
SDI 输出接口2xBNC 头（镜像） ，75Ω
标清SDI 输出SMPTE 259M，270 Mb/s (10bit)
高清SDI 输出SMPTE 292M，1.485 Gbit/s (10bit)
输出电平800mV p-p
数字音频处理
接口2 个D-sub 9 针接口，附件配D-sub9/XLR 转接线
伴音数量可解2 路音频或数字音频环出
采样率32，44.1 和 48KHz
32，64，96，128，160，192，224，256，
288，320，352，384，416 and 448 kb/s for
MPEG-1 Layer I
32，48， 56，64，80，96，112，128，160，
192，224，256，320 and 384 kb/s for MPEG-1
Layer II
输出电平1Vp-p（标准测试流）
输出格式AES/EBU
负载110Ω（接XLR 转接线）
模拟视频输出
复合视频接口1xBNC 头75Ω，
制式NTSC, PAL 和SECAM
输出电平I.0 Vp-p±5%（标准测试流）
频响<±I dB，at 5.5 MHz（PAL/SECAM 制式），
4.2MHz （NTSC 制式）
色度/ 亮度延迟<±30 ns
场失真<2%
行失真<1%
短时畸变<2%
微分增益<3%
微分相位<2°
信噪比>55 dB（加权亮度）
模拟音频输出
接口2 个D-sub 9 针接口，附件配D-sub9/XLR 转接线
输出阻抗600Ω（平衡）
输出音频模式Left，Right，Dual Mono，Stereo
声道数量2 组stereo 立体声输出（可解2 Audio PID 或4 个
声道）
频道串扰抑制>70dB
总谐波失真<0.3% @ 400Hz，1KHz test tone
频响±0.5dB over 20Hz ~ 18KHz
输出电平0dBm in 600Ω（0dBu），可调范围 ±I0dB
基带数据输出
Subtitle 字幕DVB/EBU
VBI 数据 Teletext，WSS
Closed Caption EIA 608，EIA 708，EIA 608-to-708
冗余输入
冗余输入接口可在Tuner，ASI 输入和TS/IP 接口间进行备份
切换条件TS 流同步头丢失
切换模式主/ 备
本地和远程监控
接口1xRJ-45，10/100 Base-T 网管接口
远程控制SNMP，HTTP Web 和PBI 自有的HDMS 网管
软件
本地操控前面板按键和LCD 控制
串行接口1xRS-232 D-sub 头，仅供软件维护使用
报警接口1xRS-232 D-sub 头
设备升级通过嵌入的FTP 文件下载和Telnet 来升级
物理规格
体积44mmx483mmx255mm
重量净重3.4Kg，毛重5.4Kg
电源AC 90V ～ 250V，50/60Hz
功耗24W（不含LNB 供电）
工作温度0~45℃
储存温度-10~60℃
湿度10~90%（非凝结）
