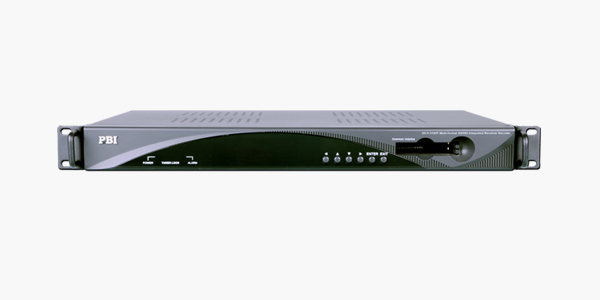

品名: PBI DCH-3100P 专业级数字电视解码器
货号:
类别: PBI 数字前端
描述:
接口规格
Tuner 输入
DVB-S/S2输入
接口 输入1×75Ω F头，环出1×75Ω F头
输入频率 950 ~ 2150MHz
输入电平 -25 ~ -65dBm
符码率 2 ~ 45MBaud/s
滚滑系数 DVB-S QPSK：0.35
DVB-S2 8PSK：0.35，0.25，0.2
前向纠错码 DVB-S QPSK：1/2，3/5，2/3，3/4，4/5，5/6，8/9，8/10
DVB-S2 8PSK：3/5，2/3，3/4，5/6，8/9，9/10
LNB供电 0，13V，18V 可选
LNB本振切换 0/22KHz 可选
DiseqC DiSEqC 1.0
DVB-C输入
接口 输入1×75Ω F头，环出1×75Ω F头
输入频率 48 ~ 860MHz
输入电平 45 ~ 75dBμV
符码率 1 ~ 7MBaud（ITU J.83 Annex A）
调制方式 16/32/64/128/256QAM
带宽 6MHz/7MHz/8MHz
插入损耗 7dB（typ.）
DVB-T输入
接口 输入1×75Ω F头，环出1×75Ω F头
输入频率 104 ~ 862MHz（VHF/UHF）
输入电平 -20 ~ -70dBm（QEF）
调制方式 DVB-T：QPSK/16-QAM/64-QAM
带宽 6MHz/7MHz/8MHz
载波模式 DVB-T：2K/8K
保护间隔 DVB-T：1/4，1/8，1/16，1/32
前向纠错码 DVB-T：1/2，2/3，3/4，5/6，7/8
插入损耗 7dB（typ.）
TS 处理
BISS 模式 BISS-1，BISS-E
CI 双CI卡槽, 兼容市场主流 CA
ASI 输出
接口 2×BNC，75Ω
执行标准 DVB-ASI，EN50083-9
HDMI Output
接口 1×HDMI 1.3 接口（非1080p）
分辨率和帧率 1080i×30，1080i×29.97，1080i×25，
720p×60, 720p×59.94,
720p×50，480p×60，576p×50，
576i×25，480i×29.97
嵌入音频 支持一路数字音频输出
数字视频处理
标准 MPEG-2 MP@ ML for SD，MP@HL for HD)
MPEG 4/H.264 AVC Part 10（MP@L3 for SD, HP@L4.1 for HD）
码率 < 80Mb/s
数字音频处理
伴音数量 可解码或透传2路音频*
采样率 32，44.1 和48KHz
码率 32，64，96，128，160，192，224，
256，288，320，352，384，416 和 448kb/s for MPEG-1 Layer I
32，48，56，64，80，96，112，128，
160，192，224，256，320 和 384 kb/s for MPEG-1 Layer II
模拟视频输出
分量视频接口 1组 RCA，75Ω
复合视频接口 1×BNC 75Ω，1 组RCA 75Ω
制式 NTSC，PAL和SECAM
YPbPr解析度 1080i×30，1080i×29.97，1080i×25，720p×60，720p×59.94
720p×50，480p×60，576p×50，576i×25，480i×29.97
输出电平 I.0 Vp-p±5%
频响 <±I dB，at 5.5 MHz for PAL/SECAM，
4.2MHz for NTSC and 15MHz for HD YPbPr
色度/亮度延迟 <±30 ns
场失真 <2%
行失真 <1%
短时畸变 <2%
微分增益 <3%
微分相位 <2°
信噪比 >55 dB（亮度加权）
模拟音频输出
接口 1×XLR 接口，1对RCA接口
输出阻抗 600Ω（平衡）
输出音频模式 Left, Right, Dual Mono, Stereo
声道数量 一对立体声输出（2个音频PID解码）
基础数据输出
Subtitle字幕 DVB/EBU
VBI数据 Teletext，WSS，VFD，VPS
隐藏字幕 EIA 608，EIA 708，EIA 608-to-708
控制和监控
接口 1×RJ-45，10/100 Base-T网关接口
远程控制 SNMP，HTTP Web和PBI自有的HDMS网
管软件
本地控制 LCD 显示 和6个控制键
串口 1×RS-232 DB-9接口，仅用于设备调试
设备升级 FTP loader或USB
物理参数
体积 44mm×483mm×255mm
重量 净重2.4Kg，毛重4.4Kg
电源 AC 90V ~ 250V, 50/60Hz
功耗 24W
工作温度 0 ~ 45℃
储存温度 -10 ~ 60℃
湿度 10 ~ 90%（非凝结）
DVB-S/S2输入
接口 输入1×75Ω F头，环出1×75Ω F头
输入频率 950 ~ 2150MHz
输入电平 -25 ~ -65dBm
符码率 2 ~ 45MBaud/s
滚滑系数 DVB-S QPSK：0.35
DVB-S2 8PSK：0.35，0.25，0.2
前向纠错码 DVB-S QPSK：1/2，3/5，2/3，3/4，4/5，5/6，8/9，8/10
DVB-S2 8PSK：3/5，2/3，3/4，5/6，8/9，9/10
LNB供电 0，13V，18V 可选
LNB本振切换 0/22KHz 可选
DiseqC DiSEqC 1.0
DVB-C输入
接口 输入1×75Ω F头，环出1×75Ω F头
输入频率 48 ~ 860MHz
输入电平 45 ~ 75dBμV
符码率 1 ~ 7MBaud（ITU J.83 Annex A）
调制方式 16/32/64/128/256QAM
带宽 6MHz/7MHz/8MHz
插入损耗 7dB（typ.）
DVB-T输入
接口 输入1×75Ω F头，环出1×75Ω F头
输入频率 104 ~ 862MHz（VHF/UHF）
输入电平 -20 ~ -70dBm（QEF）
调制方式 DVB-T：QPSK/16-QAM/64-QAM
带宽 6MHz/7MHz/8MHz
载波模式 DVB-T：2K/8K
保护间隔 DVB-T：1/4，1/8，1/16，1/32
前向纠错码 DVB-T：1/2，2/3，3/4，5/6，7/8
插入损耗 7dB（typ.）
TS 处理
BISS 模式 BISS-1，BISS-E
CI 双CI卡槽, 兼容市场主流 CA
ASI 输出
接口 2×BNC，75Ω
执行标准 DVB-ASI，EN50083-9
HDMI Output
接口 1×HDMI 1.3 接口（非1080p）
分辨率和帧率 1080i×30，1080i×29.97，1080i×25，
720p×60, 720p×59.94,
720p×50，480p×60，576p×50，
576i×25，480i×29.97
嵌入音频 支持一路数字音频输出
数字视频处理
标准 MPEG-2 MP@ ML for SD，MP@HL for HD)
MPEG 4/H.264 AVC Part 10（MP@L3 for SD, HP@L4.1 for HD）
码率 < 80Mb/s
数字音频处理
伴音数量 可解码或透传2路音频*
采样率 32，44.1 和48KHz
码率 32，64，96，128，160，192，224，
256，288，320，352，384，416 和 448kb/s for MPEG-1 Layer I
32，48，56，64，80，96，112，128，
160，192，224，256，320 和 384 kb/s for MPEG-1 Layer II
模拟视频输出
分量视频接口 1组 RCA，75Ω
复合视频接口 1×BNC 75Ω，1 组RCA 75Ω
制式 NTSC，PAL和SECAM
YPbPr解析度 1080i×30，1080i×29.97，1080i×25，720p×60，720p×59.94
720p×50，480p×60，576p×50，576i×25，480i×29.97
输出电平 I.0 Vp-p±5%
频响 <±I dB，at 5.5 MHz for PAL/SECAM，
4.2MHz for NTSC and 15MHz for HD YPbPr
色度/亮度延迟 <±30 ns
场失真 <2%
行失真 <1%
短时畸变 <2%
微分增益 <3%
微分相位 <2°
信噪比 >55 dB（亮度加权）
模拟音频输出
接口 1×XLR 接口，1对RCA接口
输出阻抗 600Ω（平衡）
输出音频模式 Left, Right, Dual Mono, Stereo
声道数量 一对立体声输出（2个音频PID解码）
基础数据输出
Subtitle字幕 DVB/EBU
VBI数据 Teletext，WSS，VFD，VPS
隐藏字幕 EIA 608，EIA 708，EIA 608-to-708
控制和监控
接口 1×RJ-45，10/100 Base-T网关接口
远程控制 SNMP，HTTP Web和PBI自有的HDMS网
管软件
本地控制 LCD 显示 和6个控制键
串口 1×RS-232 DB-9接口，仅用于设备调试
设备升级 FTP loader或USB
物理参数
体积 44mm×483mm×255mm
重量 净重2.4Kg，毛重4.4Kg
电源 AC 90V ~ 250V, 50/60Hz
功耗 24W
工作温度 0 ~ 45℃
储存温度 -10 ~ 60℃
湿度 10 ~ 90%（非凝结）
应用示例
