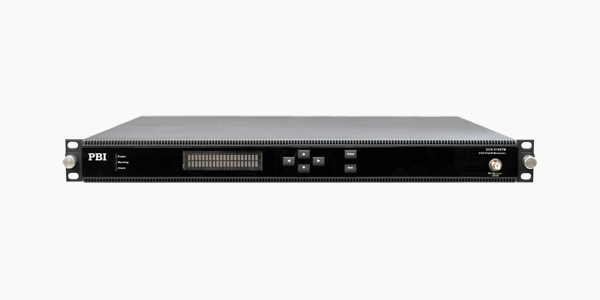

品名: PBI DCH-5100TM 边缘QAM调制器

货号:

类别: PBI 数字前端

描述:

IP 输入
接口
（1000Base-T + SFP）×2 组冗余输入口，
IEEE803.2
网络协议IPv4, IGMPv2, IGMPv3, ARP, UDP, RTP
传输类型组播或单播
IP 输入TS 数复用版160 个、直通版64 个
IP 流输入类型SPTS 或 MPTS
数据传输时间1~255（可调）
IP 抖动200ms
有效输入码率950Mb/s
ASI 输入
接口4×BNC female, 75Ω
标准DVB-ASI, EN50083-9
输入反射损耗15dB
最小输入电平200mV
输入数据方式Burst or Byte，188 or 204 Byte/Packet
输入数据码率≤ 216Mb/s
QAM 调制
标准DVB-C EN300429
调制星座图64QAM, 256QAM
调制码率3.6MBaud~7MBaud
滚降12%，15%，18%
MER 40dB typ.（with Tester Equalizer = off）
QAM 调制输出数量复用版16 路，直通版32 路
RF 输出
接口1×F type Female，75Ω
输出频率范围49~1000 MHz
输出频率调整范围1MHz
输出频率精度±25ppm
输出电平105dBuV （每个频道）
输出电平衰减值30dB，步进1dB
输出反射损耗15dB
带外衰减55dBc (typical.)
频谱平坦度4dB（全部输出频率范围）
有效输出码率800Mb/s
控制& 监测
接口1×RJ-45，10/100 Base-T，供网管使用
远程控制SNMP，HTTP Web，Command Line
协议SNMP v1 & v2，HTTP 1.1
前面板操作前面板按键和LCD 控制
串行端口1×RS-232 D-sub 9-pin，仅供debug 使用
RF 监测端口1×F type female，75Ω，比主RF 输出口电平低
20dB
报警和继电器
接口1×D-sub 9-pin
报警指示器前面板双色LED 灯，后面板Contact Relay
网络警告消息SNMP v1 & v2
事件记录内置存储器可自动记录最后100 条log 信息
传感器和指示器
温度传感器有
风扇状态传感器有
报警器有
码率指示可显示每个QAM 频点的码率
电源
电源AC 90V~250V, 50/60Hz
功耗50W
规格
体积445mm×543mm×44mm
重量8Kg Net, 12Kg Gross
工作温度0~45℃
储存温度-10~60℃
湿度10~90%（非凝结)
