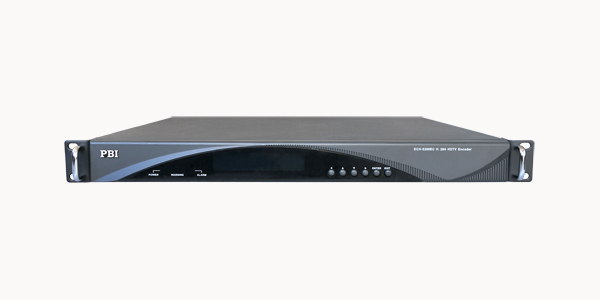

品名: PBI DCH-5200EC 专业H.264高清/标清编码器

货号:

类别: PBI 数字前端

描述:



视频输入及压缩
解析度
1080p（1920x1080）@ 59.94 Hz，50 Hz
SMPTE296M: 6~30Mb/s
1080i（1920x1080）@25Hz , 29.97Hz
SMPTE274M: 6~24Mb/s
1080i（1440x1080@25Hz, 29.97Hz
SMPTE274M: 5~24Mb/s
720p（1280x720）@50Hz, 59.94Hz
SMPTE296M: 4~24Mb/s
480i（720x480）@29.97Hz:
SMPTE656M: 2~10Mb/s
576i（720x576）@25Hz:
SMPTE656M: 2~10Mb/s
视频压缩标准H.264, High Profile Level 4.0
纵横比4:3/16:9 可调
视频压缩码率2Mb/s-30Mb/s
音频输入及压缩
压缩格式
MPEG1 Layer II 音频编/ 转码（单声道，立体声）
MPEG2 AAC-LC 音频编/ 转码（立体声）
MPEG4 AAC-LC 音频编/ 转码（立体声
音频输入嵌入式音频，模拟音频
音频输出数最大2路
音频采样率48KHz
音频压缩码率32~384Kb/s
音视频输入接口
模拟音频2个D9接口,配XLR转接线
模拟复合视频1xBNC 接口，75Ω
HD-SDI 1xBNC 接口，75Ω
分量视频接口3xBNC接口，75Ω
HDMI 1xHDMI
ASI输入
接口1xBNC 接口，75Ω
输入码率≤ 100Mb/s
数据模式字节（Byte）模式
包长188/204 Bytes

TS处理
码流输入处理
可对ASI输入码流和编码生成的SPTS 进行复用
及解复用
码流输出处理可对ASI镜像输出码流进行复用及解复用
节目和PID处理复用，过滤，重映射
PSI/SI处理PSI/SI 再生，NIT和SDT 编辑
TS over IP
接口1xRJ-45，千兆网卡
有效码率80Mb/s
传输协议支持UDP/RTP，组播或单播，IGMPv2，ARP
节目源内置复用器，ASI输入，编码器
ASI输出
接口2xBNC接口，75Ω
输出码率≤ 99Mb/s
包长188/204 Bytes
输出电平800mVpp±10%
控制及监控
接口1xRJ-45，百兆网卡（控制专用）
远程操控SNMP，HTTP Web
本地操控LCD 显示，6个前面板按键
设备升级FTP升级，Telnet升级
物理参数
体积44mmx483mmx340mm
净重3.2Kg
电源AC90~250V，50Hz/60Hz
功耗最大 20W
工作温度 0~45℃
储存温度-10~60℃
湿度10~90%（非凝结）
