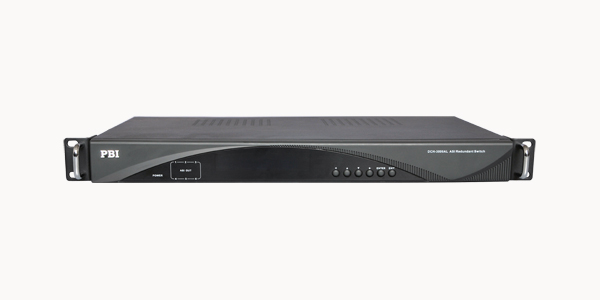

品名: PBI DCH-3000AL ASI码流备份切换器

货号:

类别: PBI 数字前端

描述:

接口规格



ASI 输入
输入接口12（6个主输入接口, 6个备份输入接口）
接头类型BNC，75Ω
输入码率＜160Mb/s 每路输入码率
包格式188 /204 字节包长，无RS码
ASI 切换
切换模式主端口/备份端口，自动切换/手动指定
切换条件TS流同步丢失和PID丢失
切换时间< 300 ms
电源故障切换
电源故障时，主输入与主输出默认连通, 信号可
以正常通过
ASI 输出
输出接口12（6路x2）
接头类型BNC，75Ω
输出码率＜160Mb/s 每路输出码率
包格式188/ 204 字节包长，无RS译码
控制 & 监测
RS232 (DB-9)接口用于PC设置和软件升级
RJ45接口SNMP和HTTP协议网管
本地控制LCD显示和6-键键控
LCD 2x10 字符LCD显示
LED 7个（一个用于电源指示，6个用于TS码流状态
指示）
一般物理特性
体积44mmx483mmx240mm
重量净重3.0Kg，毛重3.7Kg
电源 AC 90~260V, 50Hz/60Hz
功耗最大25W
工作温度0~45℃
储存温度-10~60℃
湿度10~90%（非凝结）



应用示例
