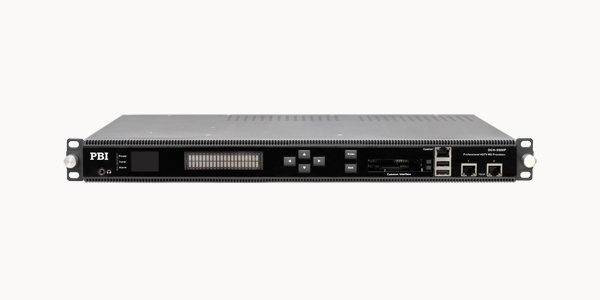

品名: PBI DCH-5500P-AVS+ AVS+专业级数字信号处理器
货号:
类别: PBI 数字前端
描述:
接口规格
Tuner 输入
DVB-S/S2 输入（标配）
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数DVB-S QPSK: 0.35
DVB-S2 8PSK: 0.35, 0.25, 0.2
卷积码率
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,
8/9,9/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
ABS-S 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数0.2 0.25, 0.35
卷积码率DVB-S2 QPSK 1/2、3/5、2/3、3/4、4/5、5/6、
13/15、9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C Tuner 输入（选配）
接口F 接头，75Ω，带环出接口
输入频率范围51~862MHz
输入电平51~75dBμV
输入符码率1~7MBaud (ITU J.83 Annex A)
解调方式16QAM, 32QAM, 64QAM, 128QAM, 256QAM
带宽6MHz, 7MHz, 8MHz
输入反射损耗7dB (typ.)
DTMB Tuner 输入（选配）
接口F 接头，75Ω，带环出接口
输入频率范围46.5~866MHz
输入电平-87~-29dBm
输入符码率7.56MBaud
带宽6MHz/7MHz/8MHz
星座图4QAM-NR,4QAM,16QAM,32QAM,64QAM
保护间隔PN420, PN595, PN945
滚降因子0.05
交织深度240,720
FEC 向前纠错0.4, 0.6, 0.8
ASI 输入
接口1×BNC, 75Ω
标准DVB-ASI, EN50083-9
输入码率≤ 200Mb/s
TS / IP
接口2×RJ-45, 100/1000 Base-T，独立输出
有效比特率200Mb/s 全双工模式
网络协议UDP / RTP, Multicast / Unicast, IGMPv3, ARP
TS 处理
输入源冗余备份支持Tuner， ASI， TS/IP 输入接口互相备份
输入源备份条件TS 流同步头丢失
TS 输入处理支持TUNER, ASI 和 TS/IP 输入的解复用
TS 输出处理
支持2 路独立的ASI 再复用输出，支持PID 过滤和
重影射
PSI/SI 表处理PSI/SI 自动生成, NIT /SDT/EIT 编辑， LCN 编辑
和再生成
TS 内置解扰DVB 公共加扰算法 (CSA)，支持BISS-1, BISS-E
CI 解扰双 PCMCIA, 支持市场主流CAM 卡
DVB-S/S2 输入（标配）
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数DVB-S QPSK: 0.35
DVB-S2 8PSK: 0.35, 0.25, 0.2
卷积码率
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,
8/9,9/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
ABS-S 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数0.2 0.25, 0.35
卷积码率DVB-S2 QPSK 1/2、3/5、2/3、3/4、4/5、5/6、
13/15、9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C Tuner 输入（选配）
接口F 接头，75Ω，带环出接口
输入频率范围51~862MHz
输入电平51~75dBμV
输入符码率1~7MBaud (ITU J.83 Annex A)
解调方式16QAM, 32QAM, 64QAM, 128QAM, 256QAM
带宽6MHz, 7MHz, 8MHz
输入反射损耗7dB (typ.)
DTMB Tuner 输入（选配）
接口F 接头，75Ω，带环出接口
输入频率范围46.5~866MHz
输入电平-87~-29dBm
输入符码率7.56MBaud
带宽6MHz/7MHz/8MHz
星座图4QAM-NR,4QAM,16QAM,32QAM,64QAM
保护间隔PN420, PN595, PN945
滚降因子0.05
交织深度240,720
FEC 向前纠错0.4, 0.6, 0.8
ASI 输入
接口1×BNC, 75Ω
标准DVB-ASI, EN50083-9
输入码率≤ 200Mb/s
TS / IP
接口2×RJ-45, 100/1000 Base-T，独立输出
有效比特率200Mb/s 全双工模式
网络协议UDP / RTP, Multicast / Unicast, IGMPv3, ARP
TS 处理
输入源冗余备份支持Tuner， ASI， TS/IP 输入接口互相备份
输入源备份条件TS 流同步头丢失
TS 输入处理支持TUNER, ASI 和 TS/IP 输入的解复用
TS 输出处理
支持2 路独立的ASI 再复用输出，支持PID 过滤和
重影射
PSI/SI 表处理PSI/SI 自动生成, NIT /SDT/EIT 编辑， LCN 编辑
和再生成
TS 内置解扰DVB 公共加扰算法 (CSA)，支持BISS-1, BISS-E
CI 解扰双 PCMCIA, 支持市场主流CAM 卡
ASI 输出
接口2×BNC, 75Ω，2 路独立输出
标准DVB-ASI, EN50083-9
输出码率≤ 200Mb/s
音视频解码
视频标准MPEG-2(MP@ ML for SD, MP@HL for HD),
MPEG-4/H.264 AVC Part 10 (MP@L3 for SD,
HP@L4.1 for HD),
AVS MP@L6.0, 支持AVS-P16
音频标准
MPEG L1/L2
DRA/Real Audio
AAC-LC 、HE AAC V1/V2
高清/ 标清-SDI 输出
接口2× BNC ( 镜像) ,, 75Ω
视频分辨率1080i×30, 1080i×25, 720p×60, 720p×50,
576i×25, 480i×29.97
规格SD：SMPTE 259M, 270 Mb/s (10bit)
HD：SMPTE 292M, 1.485 Gbit/s (10bit)
嵌入音频1 路PCM 音频，1 路数字音频
幅度800mV p-p
数字音频输出
输出格式AEC/EBU
接口AES1：BNC，AES2/3：DB9 转XLR
Genlock
接口1×BNC, 75Ω
输入信号模拟黑场信号，BB/Tri-level 同步锁相信号
HDMI 输出
接口 1×HDMI 1.3 (up to 1080i)
视频分辨率1080i×30, 1080i×25, 720p×60, 720p×50,
576i×25, 480i×29.97
嵌入音频1×stereo
模拟CVBS 视频输
出
接口1×BNC，75Ω
视频分辨率576i×25, 480i×29.97
规格NTSC, PAL, and SECAM
幅度1.0 Vp-p±5% ( 标准测试信号下)
频率响应<±1 dB, at 5.5 MHz for PAL/SECAM, 4.2MHz for
NTSC
信噪比>55dB ( 加权)
模拟音频输出
接口2×BNC(L&R)，75Ω
输出模式Left, Right, Dual Mono, Stereo
交扰>70dB
失真<0.3% @ 400Hz, 1KHz test tone
频响±0.5dB over 20Hz ~ 18KHz
控制和监控
Alarm 报警接口1×DB 9
网络管理接口1×RJ-45, 10/100 Base-T
远程控制协议SNMP 2.0, HTTP (Web GUI), HDMS
本地控制LCD 液晶屏，前面板6 键键盘
监视器1.5’’ TFT-LCD 液晶屏
调试接口1×DB9, RS-232 串口
软件升级WEB, USB 和FTP Telnet 三种方式
物理参数
尺寸1U 19” 机柜安装
电源及功耗AC 90V ~ 250V, 50/60Hz，24W ( 不含LNB 供电)
工作环境温度0 ~ 45℃
存储环境温度-10 ~ 60℃
工作环境湿度10 ~ 90%, 非凝结
接口2×BNC, 75Ω，2 路独立输出
标准DVB-ASI, EN50083-9
输出码率≤ 200Mb/s
音视频解码
视频标准MPEG-2(MP@ ML for SD, MP@HL for HD),
MPEG-4/H.264 AVC Part 10 (MP@L3 for SD,
HP@L4.1 for HD),
AVS MP@L6.0, 支持AVS-P16
音频标准
MPEG L1/L2
DRA/Real Audio
AAC-LC 、HE AAC V1/V2
高清/ 标清-SDI 输出
接口2× BNC ( 镜像) ,, 75Ω
视频分辨率1080i×30, 1080i×25, 720p×60, 720p×50,
576i×25, 480i×29.97
规格SD：SMPTE 259M, 270 Mb/s (10bit)
HD：SMPTE 292M, 1.485 Gbit/s (10bit)
嵌入音频1 路PCM 音频，1 路数字音频
幅度800mV p-p
数字音频输出
输出格式AEC/EBU
接口AES1：BNC，AES2/3：DB9 转XLR
Genlock
接口1×BNC, 75Ω
输入信号模拟黑场信号，BB/Tri-level 同步锁相信号
HDMI 输出
接口 1×HDMI 1.3 (up to 1080i)
视频分辨率1080i×30, 1080i×25, 720p×60, 720p×50,
576i×25, 480i×29.97
嵌入音频1×stereo
模拟CVBS 视频输
出
接口1×BNC，75Ω
视频分辨率576i×25, 480i×29.97
规格NTSC, PAL, and SECAM
幅度1.0 Vp-p±5% ( 标准测试信号下)
频率响应<±1 dB, at 5.5 MHz for PAL/SECAM, 4.2MHz for
NTSC
信噪比>55dB ( 加权)
模拟音频输出
接口2×BNC(L&R)，75Ω
输出模式Left, Right, Dual Mono, Stereo
交扰>70dB
失真<0.3% @ 400Hz, 1KHz test tone
频响±0.5dB over 20Hz ~ 18KHz
控制和监控
Alarm 报警接口1×DB 9
网络管理接口1×RJ-45, 10/100 Base-T
远程控制协议SNMP 2.0, HTTP (Web GUI), HDMS
本地控制LCD 液晶屏，前面板6 键键盘
监视器1.5’’ TFT-LCD 液晶屏
调试接口1×DB9, RS-232 串口
软件升级WEB, USB 和FTP Telnet 三种方式
物理参数
尺寸1U 19” 机柜安装
电源及功耗AC 90V ~ 250V, 50/60Hz，24W ( 不含LNB 供电)
工作环境温度0 ~ 45℃
存储环境温度-10 ~ 60℃
工作环境湿度10 ~ 90%, 非凝结
