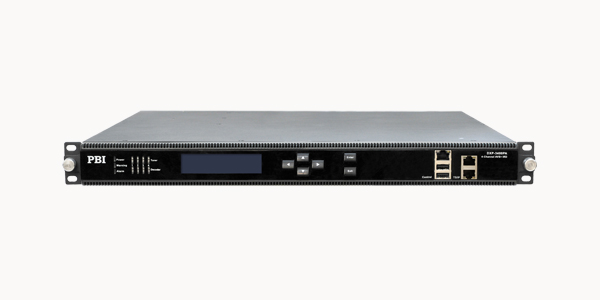

品名: PBI DXP-3400PA 专业级四路高清AVS+数字信号处理器
货号:
类别: PBI 数字前端
描述:
接口规格
DVB-S2 解调（兼容DVB-S2，DVB/DSS 标准）
接头英制F 头4 个
输入频率范围950~2150MHz
输入电平-65~-25dBm
输入阻抗75Ω
符号率2~45Msps for QPSK and 8PSK
滚降系数0.35 for DVB-S
0.35，0.25，0.2 for DVB-S2
卷积码率DVB-S2 QPSK:1/2,3/5,2/3,3/4,4/5,5/6,8/9,8/10
DVB-S2 8PSK:3/5,2/3,3/4,5/6,8/9,9/10
LNB 供电电压0,13V,18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
ABS-S 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数0.2 0.25, 0.35
卷积码率DVB-S2 QPSK 1/2、3/5、2/3、3/4、4/5、5/6、
13/15、9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C QAM 解调
连接头英制F 头4 个
输入符码率1~7MS/s （PAL），1~6MS/s （NTSC）
解调方式16/32/64/128/256 QAM
带宽6MHz 或7MH 或8MHz
输入频率51~860MHz
输入电平45dBuV~75dBuV
输入阻抗75Ω
DVB-T/T2 输入
接口输入1x75ΩF 头；环出1x75ΩF 头
输入频率104~862MHz（VHF/UHF）
输入电平-20~-70dBm
解调方式DVB-T: QPSK/16-QAM/64-QAM
DVB-T2: QPSK，16QAM，64QAM，256QAM
带宽6MHz/7MHz/8MHz
载波模式DVB-T: 2K/8K
DVB-T2: 1K，2K，4K，8K，16K，32K
保护间隔
DVB-T: 1/4，1/8，1/16，1/32
DVB-T2: 1/4，5/32，1/8，5/64，1/16，1/32，
1/64，1/128
前向纠错码DVB-T: 1/2，2/3，3/4，5/6，7/8
DVB-T2: 1/2，3/5，2/3，3/4，4/5，5/6
插入损耗7dB（typ.）
ASI 输入
接口1xBNC，75Ω
执行标准DVB-ASI，EN50083-9
输入码率≤ 100Mb/s
接头英制F 头4 个
输入频率范围950~2150MHz
输入电平-65~-25dBm
输入阻抗75Ω
符号率2~45Msps for QPSK and 8PSK
滚降系数0.35 for DVB-S
0.35，0.25，0.2 for DVB-S2
卷积码率DVB-S2 QPSK:1/2,3/5,2/3,3/4,4/5,5/6,8/9,8/10
DVB-S2 8PSK:3/5,2/3,3/4,5/6,8/9,9/10
LNB 供电电压0,13V,18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
ABS-S 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数0.2 0.25, 0.35
卷积码率DVB-S2 QPSK 1/2、3/5、2/3、3/4、4/5、5/6、
13/15、9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C QAM 解调
连接头英制F 头4 个
输入符码率1~7MS/s （PAL），1~6MS/s （NTSC）
解调方式16/32/64/128/256 QAM
带宽6MHz 或7MH 或8MHz
输入频率51~860MHz
输入电平45dBuV~75dBuV
输入阻抗75Ω
DVB-T/T2 输入
接口输入1x75ΩF 头；环出1x75ΩF 头
输入频率104~862MHz（VHF/UHF）
输入电平-20~-70dBm
解调方式DVB-T: QPSK/16-QAM/64-QAM
DVB-T2: QPSK，16QAM，64QAM，256QAM
带宽6MHz/7MHz/8MHz
载波模式DVB-T: 2K/8K
DVB-T2: 1K，2K，4K，8K，16K，32K
保护间隔
DVB-T: 1/4，1/8，1/16，1/32
DVB-T2: 1/4，5/32，1/8，5/64，1/16，1/32，
1/64，1/128
前向纠错码DVB-T: 1/2，2/3，3/4，5/6，7/8
DVB-T2: 1/2，3/5，2/3，3/4，4/5，5/6
插入损耗7dB（typ.）
ASI 输入
接口1xBNC，75Ω
执行标准DVB-ASI，EN50083-9
输入码率≤ 100Mb/s
ASI 输出
接口2 个BNC 接口，是复用输出的ASI OUT
接口类型BNC Female, 75Ω
有效输出码率1.5 Mb/s~70 Mb/s
数据模式Byte
包长188/204 Bytes
信号电平800±80mV
音视频输出
SDI 接口
４个SDI 输出接口，每个可嵌入2 路音频, 支持
HD-SDI/SD-SDI
视频端口４个CVBS BNC 输出接口
音频端口 ２个DB9 接口配转接线，支持4 路立体声
音视频解码
视频格式
MPEG-2(MP@ ML for SD, MP@HL for HD),
MPEG-4/H.264 AVC Part 10 (MP@L3 for SD,
HP@L4.1 for HD),
AVS 基准档次@级别6.0, 支持AVS-P16
音频格式
MPEG L1/L2
DRA/Real Audio
AAC-LC 、HE AAC V1/V2
TS over Ip
接口类型 2*RJ-45，100/1000 Base-T
有效码率
TS/IP 模式一 全双工模式
全双工千兆网IEEE 802.3, 10/100/1000 Base-T
2 入2 出，独立输出，最大码率各120Mb/s X 4
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式二 128 路IPTV 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
辅口备份输出，最大输出码率400Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式三 DVB 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
11 路DVB 输出， 辅口备份输出， 最大码率
600Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
网管及监控
接口RJ45, 100M
网管协议SNMP V2, ARP, IGMP V2
RS-232 串行口，与PC 通讯使用
报警DB9 输出
一般物理参数
运行温度0-45℃
存储温度-20~70℃
供电AC 90V~260V 50Hz/60Hz
外型尺寸44mm×255mm×430mm
净重3.5kg
接口2 个BNC 接口，是复用输出的ASI OUT
接口类型BNC Female, 75Ω
有效输出码率1.5 Mb/s~70 Mb/s
数据模式Byte
包长188/204 Bytes
信号电平800±80mV
音视频输出
SDI 接口
４个SDI 输出接口，每个可嵌入2 路音频, 支持
HD-SDI/SD-SDI
视频端口４个CVBS BNC 输出接口
音频端口 ２个DB9 接口配转接线，支持4 路立体声
音视频解码
视频格式
MPEG-2(MP@ ML for SD, MP@HL for HD),
MPEG-4/H.264 AVC Part 10 (MP@L3 for SD,
HP@L4.1 for HD),
AVS 基准档次@级别6.0, 支持AVS-P16
音频格式
MPEG L1/L2
DRA/Real Audio
AAC-LC 、HE AAC V1/V2
TS over Ip
接口类型 2*RJ-45，100/1000 Base-T
有效码率
TS/IP 模式一 全双工模式
全双工千兆网IEEE 802.3, 10/100/1000 Base-T
2 入2 出，独立输出，最大码率各120Mb/s X 4
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式二 128 路IPTV 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
辅口备份输出，最大输出码率400Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式三 DVB 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
11 路DVB 输出， 辅口备份输出， 最大码率
600Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
网管及监控
接口RJ45, 100M
网管协议SNMP V2, ARP, IGMP V2
RS-232 串行口，与PC 通讯使用
报警DB9 输出
一般物理参数
运行温度0-45℃
存储温度-20~70℃
供电AC 90V~260V 50Hz/60Hz
外型尺寸44mm×255mm×430mm
净重3.5kg
