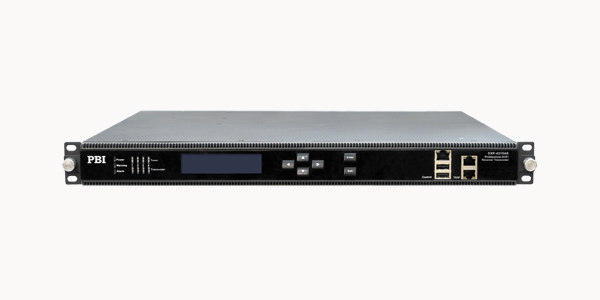

品名: PBI DXP-4200AE/4210AE 双路AVS+接收转码一体机
货号:
类别: PBI 数字前端
描述:
接口规格
DVB-S2 解调（兼容DVB-S2，DVB/DSS 标准）
连接头英制F 头2 个
输入频率范围950~2150MHz
输入电平-65~-25dBm
输入阻抗75Ω
符号率2~45Msps for QPSK and 8PSK
滚降系数0.35 for DVB-S
0.35，0.25，0.2 for DVB-S2
卷积码率DVB-S2 QPSK:1/2,3/5,2/3,3/4,4/5,5/6,8/9,8/10
DVB-S2 8PSK:3/5,2/3,3/4,5/6,8/9,9/10
LNB 供电电压0,13V,18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
ABS-S 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数0.2 0.25, 0.35
卷积码率DVB-S2 QPSK 1/2、3/5、2/3、3/4、4/5、5/6、
13/15、9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C QAM 解调
连接头英制F 头4 个
输入符码率1~7MS/s （PAL），1~6MS/s （NTSC）
解调方式16/32/64/128/256 QAM
带宽6MHz 或7MH 或8MHz
输入频率51~860MHz
输入电平45dBuV~75dBuV
输入阻抗75Ω,
SDI 输出
接口2 个HD-SDI 输出接口
视频端口2 个CVBS BNC 输出接口
音频端口 2 路AUDIO，D-Sub9
网管
接口RJ45, 100M
网管协议SNMP V2, ARP, IGMP V2
监控
RS-232 串行口，与PC 通讯使用
报警D-Sub9 输出
视频输入及压缩
压缩标准H.264/AVC HP@L4.0&MPEG-2 MP@ML
码流格式4:2:0
视频分辨率及
压缩码率范围
1080i（1920x1080）@25Hz , 29.97Hz
SMPTE274M: 1~13Mb/s
1080i（1440x1080）@25Hz, 29.97Hz
SMPTE274M: 1~13Mb/s
720p（1280x720）@50Hz, 59.94Hz
SMPTE296M: 1~13Mb/s
480i（720x480）@29.97Hz:
SMPTE656M: 600K~8Mb/s
576i（720x576）@25Hz:
SMPTE656M: 600K~8Mb/s
连接头英制F 头2 个
输入频率范围950~2150MHz
输入电平-65~-25dBm
输入阻抗75Ω
符号率2~45Msps for QPSK and 8PSK
滚降系数0.35 for DVB-S
0.35，0.25，0.2 for DVB-S2
卷积码率DVB-S2 QPSK:1/2,3/5,2/3,3/4,4/5,5/6,8/9,8/10
DVB-S2 8PSK:3/5,2/3,3/4,5/6,8/9,9/10
LNB 供电电压0,13V,18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
ABS-S 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数0.2 0.25, 0.35
卷积码率DVB-S2 QPSK 1/2、3/5、2/3、3/4、4/5、5/6、
13/15、9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C QAM 解调
连接头英制F 头4 个
输入符码率1~7MS/s （PAL），1~6MS/s （NTSC）
解调方式16/32/64/128/256 QAM
带宽6MHz 或7MH 或8MHz
输入频率51~860MHz
输入电平45dBuV~75dBuV
输入阻抗75Ω,
SDI 输出
接口2 个HD-SDI 输出接口
视频端口2 个CVBS BNC 输出接口
音频端口 2 路AUDIO，D-Sub9
网管
接口RJ45, 100M
网管协议SNMP V2, ARP, IGMP V2
监控
RS-232 串行口，与PC 通讯使用
报警D-Sub9 输出
视频输入及压缩
压缩标准H.264/AVC HP@L4.0&MPEG-2 MP@ML
码流格式4:2:0
视频分辨率及
压缩码率范围
1080i（1920x1080）@25Hz , 29.97Hz
SMPTE274M: 1~13Mb/s
1080i（1440x1080）@25Hz, 29.97Hz
SMPTE274M: 1~13Mb/s
720p（1280x720）@50Hz, 59.94Hz
SMPTE296M: 1~13Mb/s
480i（720x480）@29.97Hz:
SMPTE656M: 600K~8Mb/s
576i（720x576）@25Hz:
SMPTE656M: 600K~8Mb/s
其他分辨率同频分辨率降低（不需要等比例降低）
高宽比4:3 或16:9 可调
音频输入及压缩
压缩标准MPEG1 Layer II
MPEG2 /4 AAC-LC, HE-AAC
采样频率48KHz
压缩码率
MPEG1 Layer II :32~192Kbps(mono),
64~384Kbps( stereo)
MPEG-2/4 AAC-LC :24~256Kbps(mono),
48~512Kbps( stereo)
MPEG2/4 HE-AAC(V1, V2) :
16~128Kbps(mono), 32~256Kbps( stereo)
DVB-ASI 串行数据输出
接口类型BNC Female, 75Ω
有效输出码率120Mb/s
数据模式Byte
包长188/204 Bytes
信号电平800±80mV
TS/IP 千兆网模式
全双工千兆网IEEE 802.3, 10/100/1000 Base-T
最大有效输出码率80Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 输出模式
有效码率
TS/IP 模式一 全双工模式
全双工千兆网IEEE 802.3, 10/100/1000 Base-T
2 入2 出，独立输出，最大码率各120Mb/s X 4
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式二 128 路IPTV 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
辅口备份输出，最大输出码率400Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式三 DVB 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
11 路DVB 输出， 辅口备份输出， 最大码率
600Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
前面板
Control 1×RJ-45, 10/100 Base-T 网管接口,
TS/IP 1× IP (GbE), RJ-45, 10/100/1000 Base-T
显示板液晶屏显示
一般物理参数
供电电压AC90~260V 50/60Hz
操作温度0 ~ 40℃
储存温度-10 ~ 60℃
湿度10 ~ 90%, 非凝相 (Non-condensed)
高宽比4:3 或16:9 可调
音频输入及压缩
压缩标准MPEG1 Layer II
MPEG2 /4 AAC-LC, HE-AAC
采样频率48KHz
压缩码率
MPEG1 Layer II :32~192Kbps(mono),
64~384Kbps( stereo)
MPEG-2/4 AAC-LC :24~256Kbps(mono),
48~512Kbps( stereo)
MPEG2/4 HE-AAC(V1, V2) :
16~128Kbps(mono), 32~256Kbps( stereo)
DVB-ASI 串行数据输出
接口类型BNC Female, 75Ω
有效输出码率120Mb/s
数据模式Byte
包长188/204 Bytes
信号电平800±80mV
TS/IP 千兆网模式
全双工千兆网IEEE 802.3, 10/100/1000 Base-T
最大有效输出码率80Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 输出模式
有效码率
TS/IP 模式一 全双工模式
全双工千兆网IEEE 802.3, 10/100/1000 Base-T
2 入2 出，独立输出，最大码率各120Mb/s X 4
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式二 128 路IPTV 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
辅口备份输出，最大输出码率400Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式三 DVB 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
11 路DVB 输出， 辅口备份输出， 最大码率
600Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
前面板
Control 1×RJ-45, 10/100 Base-T 网管接口,
TS/IP 1× IP (GbE), RJ-45, 10/100/1000 Base-T
显示板液晶屏显示
一般物理参数
供电电压AC90~260V 50/60Hz
操作温度0 ~ 40℃
储存温度-10 ~ 60℃
湿度10 ~ 90%, 非凝相 (Non-condensed)
