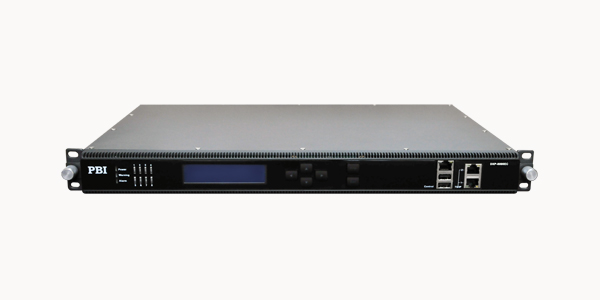

品名: PBI DXP-8000EC 8路集成编码器
货号:
类别: PBI 数字前端
描述:
接口规格
视频输入及压缩
视频输入HDMIx8、HD-SDIx8、CVBSx8
视频压缩标准
H.264/AVC HP@L4.0&MPEG-2 MP@ML
(8000EC, HD/SD)
H.264/AVC MP@L4.0&MPEG-2 MP@ML
(8100EC, SD)
码流格式4:2:0
视频分辨率
及建议压缩码率
H.264
1080i（1920?080）@25Hz, 29.97Hz,
SMPTE274M: 1~13Mb/s
720p（1280?20）@50Hz, 59.94Hz,
SMPTE296M: 1~13Mb/s
480i（720?80）@29.97Hz:
SMPTE656M: 600K~8Mb/s
576i（720?76）@25Hz:
SMPTE656M: 600K~8Mb/s
视频分辨率
及建议压缩码率
MPEG-2
480i（720?80）@29.97Hz: SMPTE656M:
3.5~8Mb/s
576i（720?76）@25Hz: SMPTE656M:
3.5~8Mb/s
其他分辨率分辨率降低（不需要等比例降低）
高宽比4:3/16:9 可调
音频
音频输入HDMI/SDI x 8 或模拟音频( 详见型号列表)
压缩标准MPEG1 Layer II
MPEG-2/4 AAC-LC, HE-AAC(V1,V2)
采样频率48KHz
压缩码率
MPEG1 Layer II :32~192Kbps( 单声道),
64~384Kbps( 立体声)
MPEG2/4 AAC-LC :24~256Kbps( 单声道),
48~512Kbps( 立体声)
MPEG2/HE-AAC(V1,V2): 16~128Kbps( 单声道),
32~256Kbps( 立体声)
DVB-ASI 串行数据输入
接口类型BNC Female, 75Ω
最大输入码率100 Mb/s
数据模式Byte
包长188/204 Bytes
视频输入HDMIx8、HD-SDIx8、CVBSx8
视频压缩标准
H.264/AVC HP@L4.0&MPEG-2 MP@ML
(8000EC, HD/SD)
H.264/AVC MP@L4.0&MPEG-2 MP@ML
(8100EC, SD)
码流格式4:2:0
视频分辨率
及建议压缩码率
H.264
1080i（1920?080）@25Hz, 29.97Hz,
SMPTE274M: 1~13Mb/s
720p（1280?20）@50Hz, 59.94Hz,
SMPTE296M: 1~13Mb/s
480i（720?80）@29.97Hz:
SMPTE656M: 600K~8Mb/s
576i（720?76）@25Hz:
SMPTE656M: 600K~8Mb/s
视频分辨率
及建议压缩码率
MPEG-2
480i（720?80）@29.97Hz: SMPTE656M:
3.5~8Mb/s
576i（720?76）@25Hz: SMPTE656M:
3.5~8Mb/s
其他分辨率分辨率降低（不需要等比例降低）
高宽比4:3/16:9 可调
音频
音频输入HDMI/SDI x 8 或模拟音频( 详见型号列表)
压缩标准MPEG1 Layer II
MPEG-2/4 AAC-LC, HE-AAC(V1,V2)
采样频率48KHz
压缩码率
MPEG1 Layer II :32~192Kbps( 单声道),
64~384Kbps( 立体声)
MPEG2/4 AAC-LC :24~256Kbps( 单声道),
48~512Kbps( 立体声)
MPEG2/HE-AAC(V1,V2): 16~128Kbps( 单声道),
32~256Kbps( 立体声)
DVB-ASI 串行数据输入
接口类型BNC Female, 75Ω
最大输入码率100 Mb/s
数据模式Byte
包长188/204 Bytes
信号电平200 ~ 880mVp-p
DVB-ASI 串行数据输出
接口类型BNC Female, 75Ω
有效输出码率200Mb/s
数据模式Byte
包长188/204 Bytes
信号电平800?0mV
TS/IP, Mode 1: 单路全双工
标准IEEE 802.3, 10/100/1000 Base-T
最大输出码率80Mb/s in + 80Mb/s out
数据封装UDP, RTP, SPTS or MPTS
控制协议ICMP, ARP, IGMPv2/v3
TS/IP, Mode 2: 128 路IPTV 输出
标准IEEE 802.3, 10/100/1000 Base-T
最大输出码率400Mb/s
数据封装UDP, RTP, SPTS or MPTS
控制协议ICMP, ARP, IGMPv2/v3
TS/IP, Mode 3: 32 路IPTV 输出 （双网口备份输出）
标准IEEE 802.3, 10/100/1000 Base-T
最大输出码率200Mb/s
数据封装UDP, RTP, SPTS or MPTS
控制协议ICMP, ARP, IGMPv2/v3
后面板
HDMI 输入HDMI (see model list) x 8
HD-SDI 输入BNC Female, 75Ω x 8
CVBS&Audio 输入RCA Female, 75Ω (see model list) x 8
前面板
控制RJ-45, 10/100 Base-T x 1, USB x 1
TS/IP RJ-45, 10/100/1000 Base-T x 2；
1 Backup Output Only
显示屏2x16 LCD module
一般物理参数
供电电压AC100~260V 50/60Hz
操作温度0 ~ 40℃
储存温度-10 ~ 60℃
湿度10 ~ 90%, (Non-condensed)
DVB-ASI 串行数据输出
接口类型BNC Female, 75Ω
有效输出码率200Mb/s
数据模式Byte
包长188/204 Bytes
信号电平800?0mV
TS/IP, Mode 1: 单路全双工
标准IEEE 802.3, 10/100/1000 Base-T
最大输出码率80Mb/s in + 80Mb/s out
数据封装UDP, RTP, SPTS or MPTS
控制协议ICMP, ARP, IGMPv2/v3
TS/IP, Mode 2: 128 路IPTV 输出
标准IEEE 802.3, 10/100/1000 Base-T
最大输出码率400Mb/s
数据封装UDP, RTP, SPTS or MPTS
控制协议ICMP, ARP, IGMPv2/v3
TS/IP, Mode 3: 32 路IPTV 输出 （双网口备份输出）
标准IEEE 802.3, 10/100/1000 Base-T
最大输出码率200Mb/s
数据封装UDP, RTP, SPTS or MPTS
控制协议ICMP, ARP, IGMPv2/v3
后面板
HDMI 输入HDMI (see model list) x 8
HD-SDI 输入BNC Female, 75Ω x 8
CVBS&Audio 输入RCA Female, 75Ω (see model list) x 8
前面板
控制RJ-45, 10/100 Base-T x 1, USB x 1
TS/IP RJ-45, 10/100/1000 Base-T x 2；
1 Backup Output Only
显示屏2x16 LCD module
一般物理参数
供电电压AC100~260V 50/60Hz
操作温度0 ~ 40℃
储存温度-10 ~ 60℃
湿度10 ~ 90%, (Non-condensed)
