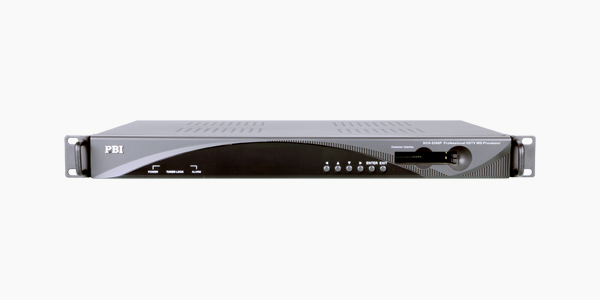

品名: PBI DCH-5300P AVS+数字信号接收解码器
货号:
类别: PBI 数字前端
描述:
接口规格
Tuner 输入
DVB-S/S2 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数DVB-S QPSK: 0.35
DVB-S2 8PSK: 0.35, 0.25, 0.2
卷积码率
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,
8/9,9/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
ABS-S 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数0.2 0.25, 0.35
卷积码率DVB-S2 QPSK 1/2、3/5、2/3、3/4、4/5、5/6、
13/15、9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C Tuner 输入
接口F 接头，75Ω，带环出接口
输入频率范围51~862MHz
输入电平51~75dBμV
输入符码率1~7MBaud
解调方式16QAM, 32QAM, 64QAM, 128QAM, 256QAM
带宽6MHz, 7MHz, 8MHz
输入反射损耗7dB (typ.)
DTMB Tuner 输入
接口F 接头，75Ω，带环出接口
输入频率范围46.5~866MHz
输入电平-87~-29dBm
输入符码率7.56MBaud
带宽6MHz/7MHz/8MHz
星座图4QAM-NR,4QAM,16QAM,32QAM,64QAM
保护间隔PN420, PN595, PN945
滚降因子0.05
交织深度240,720
FEC 向前纠错0.4, 0.6, 0.8
ATSC Tuner 输入
接口F 接头，75Ω，带环出接口
输入频率范围54~864MHz
输入电平-75~-7dBm(ATSC 8VSB)
输入符码率10.762MBaud
星座图8VSB
滚降因子0.115
带宽6MHz
ASI 输入
接口1×BNC female, 75Ω
标准DVB-ASI, EN50083-9
输入码率≤ 200Mb/s
DS3/E3 输入 ( 选项)
接口2×BNC female, 75Ω, including loop through
标准Compliant with ITU-T G.703
帧结构Compliant with ITU-T G.752 and ITU-T G.804
码率DS3: 44.736Mb/sE3: 34.368Mb/s
TS / IP
接口2×RJ-45, 100/1000 Base-T for TS/IP
DVB-S/S2 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数DVB-S QPSK: 0.35
DVB-S2 8PSK: 0.35, 0.25, 0.2
卷积码率
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6,
8/9,9/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
ABS-S 输入
接口F 接头，75Ω，带环出接口
输入频率范围950~2150MHz
输入电平-25~-65dBm
符号率2~45MBaud
滚降系数0.2 0.25, 0.35
卷积码率DVB-S2 QPSK 1/2、3/5、2/3、3/4、4/5、5/6、
13/15、9/10
LNB 供电电压0, 13V, 18V 可选
0/22K 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C Tuner 输入
接口F 接头，75Ω，带环出接口
输入频率范围51~862MHz
输入电平51~75dBμV
输入符码率1~7MBaud
解调方式16QAM, 32QAM, 64QAM, 128QAM, 256QAM
带宽6MHz, 7MHz, 8MHz
输入反射损耗7dB (typ.)
DTMB Tuner 输入
接口F 接头，75Ω，带环出接口
输入频率范围46.5~866MHz
输入电平-87~-29dBm
输入符码率7.56MBaud
带宽6MHz/7MHz/8MHz
星座图4QAM-NR,4QAM,16QAM,32QAM,64QAM
保护间隔PN420, PN595, PN945
滚降因子0.05
交织深度240,720
FEC 向前纠错0.4, 0.6, 0.8
ATSC Tuner 输入
接口F 接头，75Ω，带环出接口
输入频率范围54~864MHz
输入电平-75~-7dBm(ATSC 8VSB)
输入符码率10.762MBaud
星座图8VSB
滚降因子0.115
带宽6MHz
ASI 输入
接口1×BNC female, 75Ω
标准DVB-ASI, EN50083-9
输入码率≤ 200Mb/s
DS3/E3 输入 ( 选项)
接口2×BNC female, 75Ω, including loop through
标准Compliant with ITU-T G.703
帧结构Compliant with ITU-T G.752 and ITU-T G.804
码率DS3: 44.736Mb/sE3: 34.368Mb/s
TS / IP
接口2×RJ-45, 100/1000 Base-T for TS/IP
工作模式及
有效比特率
TS/IP 模式一 全双工模式
全双工千兆网IEEE 802.3, 10/100/1000 Base-T
主/ 辅口互为备份，最大码率各80Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式二 32 路IPTV 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
辅口备份输出，最大输出码率500Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式三 DVB 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
4 DVB 输出，辅口备份输出，最大码率200Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS 处理
TS 输入管理
支持TUNER / DS3(optional) / E3 (optional), ASI
and TS/IP 输入的解复用
TS 输出管理支持2 路独立的ASI 再复用输出
服务和PID 管理支持再复用、PID 过滤、重影射
PSI/SI 表处理PSI/SI 自动生成, NIT /SDT/EIT 编辑， LCN 编
辑和再生
解扰器DVB 公共加扰算法 (CSA)
BISS 模式BISS-1, BISS-E
CI 解扰双 PCMCIA, 兼容市场主流CAM 卡
ASI 输出
接口 2 x BNC female, 75Ω
标准DVB-ASI, EN50083-9
输出码率≤ 200Mb/s
TS 处理2 路镜像输出，可直通输入信号或再复用后输出
音视频解码
音频格式MPEG L1/L2；DRA/Real Audio
AAC-LC 、HE AAC V1/V2
视频格式
MPEG-2(MP@ ML for SD, MP@HL for HD),
MPEG-4/H.264 AVC Part 10 (MP@L3 for SD,
HP@L4.1 for HD),
AVS 基准档次@级别6.0, 支持AVS-P16
HDMI
接口1×HDMI 1.3 interface (up to 1080i)
视频分辨率
1080i×25, 1080i×29.97, 1080i×30, 1080i×25,
720p×50, 720p×59.94, 720p×60, 576i×25,
480i×29.97
视频码率≤ 50Mb/s
SD/HD-SDI 输出
接口2 路 BNC ( 镜像) , female, 75Ω
SD 规格SMPTE 259M, 270 Mb/s
HD 规格SMPTE 292M, 1.485 Gbit/s
嵌入音频1 路PCM 音频1 路数字音频
幅度800mV p-p
数字音频处理
接口2×D-sub 9 ，配XLR 转接线
输出数量2
幅度1V p-p ( 标准测试信号下)
输出格式SDI (Embedded Audio), AES
阻抗110Ω (with XLR adaptor cables)
模拟视频输出
CVBS 接口1×BNC and 1xRCA，female 75Ω
CVBS 规格NTSC, PAL, and SECAM
CVBS 分辨率576i×25, 480i×29.97
模拟音频输出
接口2×D-sub 9 male, 配XLR 转接线
阻抗600Ω (balanced)
输出模式Left, Right, Dual Mono, Stereo
输出数量2 路立体声
转码设置( 扩展功能)
转码视频输出标准H.264/AVC HP@L4.0
有效比特率
TS/IP 模式一 全双工模式
全双工千兆网IEEE 802.3, 10/100/1000 Base-T
主/ 辅口互为备份，最大码率各80Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式二 32 路IPTV 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
辅口备份输出，最大输出码率500Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS/IP 模式三 DVB 模式
TS/IP Out IEEE 802.3, 10/100/1000 Base-T
4 DVB 输出，辅口备份输出，最大码率200Mb/s
UDP/RTP SPTS or MPTS
组播控制协议ICMP, ARP, IGMPv2, IGMPv3
TS 处理
TS 输入管理
支持TUNER / DS3(optional) / E3 (optional), ASI
and TS/IP 输入的解复用
TS 输出管理支持2 路独立的ASI 再复用输出
服务和PID 管理支持再复用、PID 过滤、重影射
PSI/SI 表处理PSI/SI 自动生成, NIT /SDT/EIT 编辑， LCN 编
辑和再生
解扰器DVB 公共加扰算法 (CSA)
BISS 模式BISS-1, BISS-E
CI 解扰双 PCMCIA, 兼容市场主流CAM 卡
ASI 输出
接口 2 x BNC female, 75Ω
标准DVB-ASI, EN50083-9
输出码率≤ 200Mb/s
TS 处理2 路镜像输出，可直通输入信号或再复用后输出
音视频解码
音频格式MPEG L1/L2；DRA/Real Audio
AAC-LC 、HE AAC V1/V2
视频格式
MPEG-2(MP@ ML for SD, MP@HL for HD),
MPEG-4/H.264 AVC Part 10 (MP@L3 for SD,
HP@L4.1 for HD),
AVS 基准档次@级别6.0, 支持AVS-P16
HDMI
接口1×HDMI 1.3 interface (up to 1080i)
视频分辨率
1080i×25, 1080i×29.97, 1080i×30, 1080i×25,
720p×50, 720p×59.94, 720p×60, 576i×25,
480i×29.97
视频码率≤ 50Mb/s
SD/HD-SDI 输出
接口2 路 BNC ( 镜像) , female, 75Ω
SD 规格SMPTE 259M, 270 Mb/s
HD 规格SMPTE 292M, 1.485 Gbit/s
嵌入音频1 路PCM 音频1 路数字音频
幅度800mV p-p
数字音频处理
接口2×D-sub 9 ，配XLR 转接线
输出数量2
幅度1V p-p ( 标准测试信号下)
输出格式SDI (Embedded Audio), AES
阻抗110Ω (with XLR adaptor cables)
模拟视频输出
CVBS 接口1×BNC and 1xRCA，female 75Ω
CVBS 规格NTSC, PAL, and SECAM
CVBS 分辨率576i×25, 480i×29.97
模拟音频输出
接口2×D-sub 9 male, 配XLR 转接线
阻抗600Ω (balanced)
输出模式Left, Right, Dual Mono, Stereo
输出数量2 路立体声
转码设置( 扩展功能)
转码视频输出标准H.264/AVC HP@L4.0
码流输出格式4:2:0, 8-bit, YCbCr
输出码率2~30Mbps
视频分辨率
及建议输出码率
1080i（1920×1080）@25Hz,
29.97Hz:SMPTE274M: 6~24Mb/s
720p（1280×720）@50Hz,
59.94Hz:SMPTE296M: 4~24Mb/s
480i（720×480）@29.97Hz:SMPTE656M:
2~10Mb/s
576i（720×576）@25Hz: SMPTE656M:
2~10Mb/s
高宽比4:3，16:9
音频输出标准MPEG1 Layer II
MPEG2 AAC-LC, MPEG4 AAC-LC
音频输出采样频率48KHz
音频输出码率32~192Kbps( 单声道), 64~384Kbps( 立体声),
128~512Kbps(AAC LC)
Alarm 报警
接口1×D-sub 9 male
应用条件User Defined
输出码率2~30Mbps
视频分辨率
及建议输出码率
1080i（1920×1080）@25Hz,
29.97Hz:SMPTE274M: 6~24Mb/s
720p（1280×720）@50Hz,
59.94Hz:SMPTE296M: 4~24Mb/s
480i（720×480）@29.97Hz:SMPTE656M:
2~10Mb/s
576i（720×576）@25Hz: SMPTE656M:
2~10Mb/s
高宽比4:3，16:9
音频输出标准MPEG1 Layer II
MPEG2 AAC-LC, MPEG4 AAC-LC
音频输出采样频率48KHz
音频输出码率32~192Kbps( 单声道), 64~384Kbps( 立体声),
128~512Kbps(AAC LC)
Alarm 报警
接口1×D-sub 9 male
应用条件User Defined
接口1×RJ-45, 10/100 Base-T
远程控制SNMP 2.0, HTTP (Web GUI), HDMS
本地控制LCD 液晶屏，前面板6 键键盘
RS-232 串口1×RS-232 D-sub female, 调试接口
软件升级FTP,Telnet 和 USB 三种方式
物理参数
尺寸1U 19” 机柜安装
供电AC 90V ~ 250V, 50/60Hz
功耗24W ( 不含LNB 供电)
运行温度0 ~ 45℃
存储温度-10 ~ 60℃
运行湿度10 ~ 90%, 非凝结
远程控制SNMP 2.0, HTTP (Web GUI), HDMS
本地控制LCD 液晶屏，前面板6 键键盘
RS-232 串口1×RS-232 D-sub female, 调试接口
软件升级FTP,Telnet 和 USB 三种方式
物理参数
尺寸1U 19” 机柜安装
供电AC 90V ~ 250V, 50/60Hz
功耗24W ( 不含LNB 供电)
运行温度0 ~ 45℃
存储温度-10 ~ 60℃
运行湿度10 ~ 90%, 非凝结
